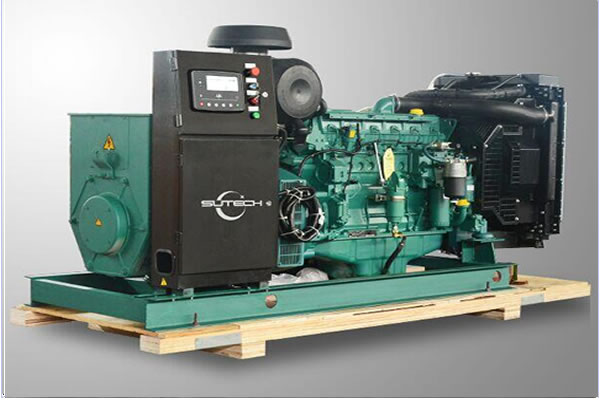

總體描述
◆發動機（YC4D80Z-D20）
◆發電機：廣西玉發
◆滿足環境溫度50℃水箱散熱器，皮帶 驅動冷 卻風扇，帶風扇安全護罩
◆干式空氣過濾器、燃油過濾器、機油過濾器
◆24V充電發電機
◆標準控制屏
一．廣西玉柴機器發電機組產品概述
1、消化吸收德國FEV公司最新成果而開發的產品；
2、玉柴機器柴油發電機組整體式曲軸、合金鑄鐵的機體與氣缸蓋體積小、重量輕，可靠性高，大修期大于10000小時；
3、采用1號加強型高壓油泵，燃油噴射壓力高，油耗指標遠優于國內同功率檔產品；發電機組潤滑、冷卻系統優化設計，減少外接管路和零部件數量，用整體無刷交流發電機等使三漏大為改善、可靠性大大加強；
4、采用玉柴專有活塞環密封技術，潤滑油消耗比國內同功率檔產品低20%以上；
5、20~58kw發電機組理想配套動力。
二．廣西玉柴機器股份有限公司簡介
玉柴機器公司創建于1951年，是目前中國最大的內燃機生產基地，1994年美國紐約主板上市（股票代碼NYSE:CYD)。至2009年公司位列中國機械11強。公司目前擁有YC4D、YC6B、YC6A、YC6M、YC6K、YC6T、YC6C等15大系列柴油機，功率全覆蓋范圍為20－2000馬力。
產品主要用于商用汽車、工程機械、船舶以及自備電站等動力配套領導并遠銷50多個國家和地區。玉柴公司在海內外共設立36個辦事處、1400多家服務站，服務能力遍布全國各地。
系列玉柴發電機組為廣西玉柴機器股份有限公司正式授權產品，在同類發電機產品中性能更優，質量更好，服務更有保障，是柴油發電機組的主力銷售產品。
三．發電機組參數
|
產品符合IEC60034-1（國際電工委員會標準），GB755（中國標準） |
|||
|
柴油發電機組參數 |
|||
|
型號 |
GF-50W |
接線方式 |
三相四線 |
|
功率 |
50 KW |
電壓調整范圍 |
≤±5% |
|
容量 |
62.5 KVA |
穩態電壓調整率 |
≤±1% |
|
電壓 |
400/230 V |
穩態頻率調整范圍 |
≤±20% |
|
頻率 |
50 HZ |
突變負載電壓調整 |
≤±8% |
|
最大輸出電流 |
90 A |
突變負載調整時間 |
≤6S |
|
功率因數 |
0.8滯后 |
突變負載頻率偏差 |
≤±10% |
|
機組尺寸 |
1960×720×1200 |
機組凈重 |
980kg |
|
發動機參數 |
|||
|
生產商 |
玉林柴油機 |
額定轉速 |
1500 r/min |
|
型號 |
YC4D70Z-D20 |
燃油規格、等級 |
國標0#柴油 |
|
發動機最大功率 |
57 KW |
潤滑油規格、等級 |
CD-40 15W |
|
燃油系統 |
單體燃油泵 |
潤滑油總容量 |
13 L |
|
汽缸數 |
4缸直列 |
最高潤滑油溫度 |
105 ℃ |
|
缸徑×行程 |
108×115 |
最大機油消耗量 |
0.02 L/H |
|
壓縮比 |
12.5:1 |
排煙最高溫度 |
450 ℃ |
|
進氣系統 |
增壓 |
進氣阻力 |
10 KPa |
|
調速系統 |
手動/機械 |
啟動電壓 |
24 V |
|
燃油消耗率 |
197 g/kw.h |
滿載耗油量 |
10 L/H |
|
發電機參數 |
|||
|
生產廠家/型號 |
廣西玉發 |
發電機型號 |
YFS-50 |
|
發電機功率 |
50 KW |
發電機容量 |
62.5 KVA |
|
勵磁方式 |
相復勵 |
海拔要求 |
≤1000 m |
|
調壓方式 |
自動AVR |
環境溫度 |
≤40 ℃ |
|
防護等級 |
IP23 |
絕緣/溫升等級 |
H/H |
|
發電機效率 |
83.20% |
過載能力 |
1.5倍2分鐘 |
|
冷卻方式 |
自冷式 |
短路能力 |
3倍2秒鐘 |
|
轉子型式 |
凸極式 |
|
|
四．玉柴發電機組標準配置
1、采用廣西玉柴機器股份有限公司“玉柴機器”柴油機作動力。
2、適配英格ENGGA、斯坦福Stamford、西門子、廣西玉發等名牌發電機及控制屏組成。
3、配置靈活、穩定性好、可滿足用戶不同要求（可選配60HZ、110V~10400V發電機）。
4、動力性能好、扭矩儲備大，燃油耗率和機油耗率低。
5、可選配柴油機自動保護裝置，可有并機產品，若有要求也可制成自動化發電機組，采用隔音罩改成低噪音機組。
